燃油燃烧器零部件--液体涡轮流量计

2022-04-30

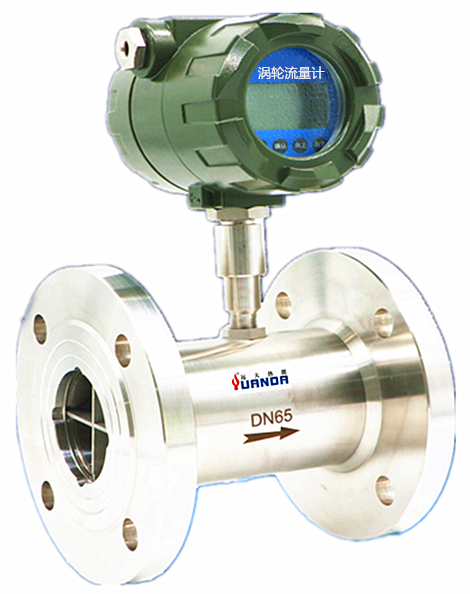

    燃油燃烧器燃料供给系统,需要进行流量监测,以给燃油流量调节装置提供信号。燃油流量监测广泛用到液体涡轮流量计。液体涡轮流量计可以监测轻柴油、经过加热处理的重柴油和重油、乙醇等粘度范围内的液体燃料流量。






请您在安装和使用时,注意如下事项。

    适用范围

Ø  适用于清洁或基本清洁的单项液体的测量。

Ø  适用于测量封闭管道中的体积流量或总量。



   流量传感器

Ø  根据产品需要,选取适当的基本参数和性能批示。

Ø  注意包括环境温度、相对湿度、大气压力、外磁场干扰、机械振动等使用环境的数据。外磁场干扰和机械振动都应小到可以忽略不计的程度。

Ø  是否有防爆要求。

Ø  注意输入、输出信号要求。按照流量计说明书接线。传输电缆应为屏蔽电缆。

Ø  合理选择连接结构及尺寸。(包括法兰连接和螺纹连接两种方式)。

Ø  通常情况下,流量传感器为水平安装。流体流动方向与壳体上流向标志一致。

Ø  传感器的管道轴心与相应的管道轴心对准,连接密封用的垫圈不得伸入管道内腔。

Ø  流量调节阀装在传感器的下游方向。



   流量变送器

Ø  接线前务必先断开电源,严禁带电接线!

Ø  流量计运行后,如果现场需要调整流量计的零点输出时,必须遵照流量计说明书上步骤和要求。

流量计运行后,流量计的满度输出值在现场不能再调整。如需调整,需返回制造商在标准流量装置上完成。

Ø  防止仪表在搬运过程中损坏。

Ø  存放地防雨防潮、机械振动小并避免冲击。避免露天存放。

Ø  使用过的流量计存放时,应先把附着在壳体和检测杆上的污垢和杂质等清理干净。



   系统配置

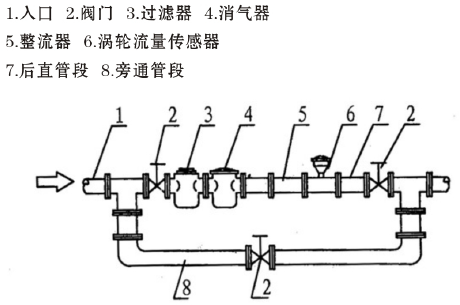

示例:带旁通管道的管线配置图


Ø  消气器:用来消除流体中的游离气体,避免游离气体占有的体积造成测量误差。

Ø  过滤器:将液体中的各种杂质(如颗粒、纤维、铁磁性物资等)过滤掉,不使其进入传感器内,以保证传感器内零件(特别是轴、轴承)不被损坏。过滤网目数根据流体杂质情况而定,一般为20-60目。

Ø  整流器:当传感器前直管段长度≥20倍公称通径时,可以不装整流器。否则为保证传感器的准确度和稳定性,必须安装整流器,以消除偏流、旋转流、涡流等影响。



使用

Ø  在传感器安装前限于显示仪表或示波器接好线,打开电源,用口吹或手拨叶轮,使其快速旋转,观察有无显示。当有显示时,检查各个部分,排除所有故障后再安装。

Ø  传感器在开始使用时,应先将传感器内充满液体,然后再开启出口阀门。

Ø  传感器不用时,应清洗内部。一般维护周期为半年。检修清洗时,务必注意不要损伤表内的叶轮组件。

Ø  用户请充分了解被测液体的腐蚀情况,严防传感器受到腐蚀。



     燃油燃烧器所配备的液体涡轮流量计,均随燃烧器出厂资料附有生产厂家给出的《安装使用维护说明书》。请您在对液体涡轮流量计进行安装、使用和维护保养过程中,充分了解说明书的各项内容。限于篇幅,本文仅列举部分注意事项。其余有关液体涡轮流量计的结构与工作原理、接线使用、维护保养以及故障现象及排除方法等详细内容,请您务必遵照说明书所列各项要求。

    在燃油燃烧器的流量计安装、调试和使用中,采用正确的方式并给与恰当的防护,这样将会保证燃烧器的使用效果,增加生产效率,为您创造更多的经济效益!
