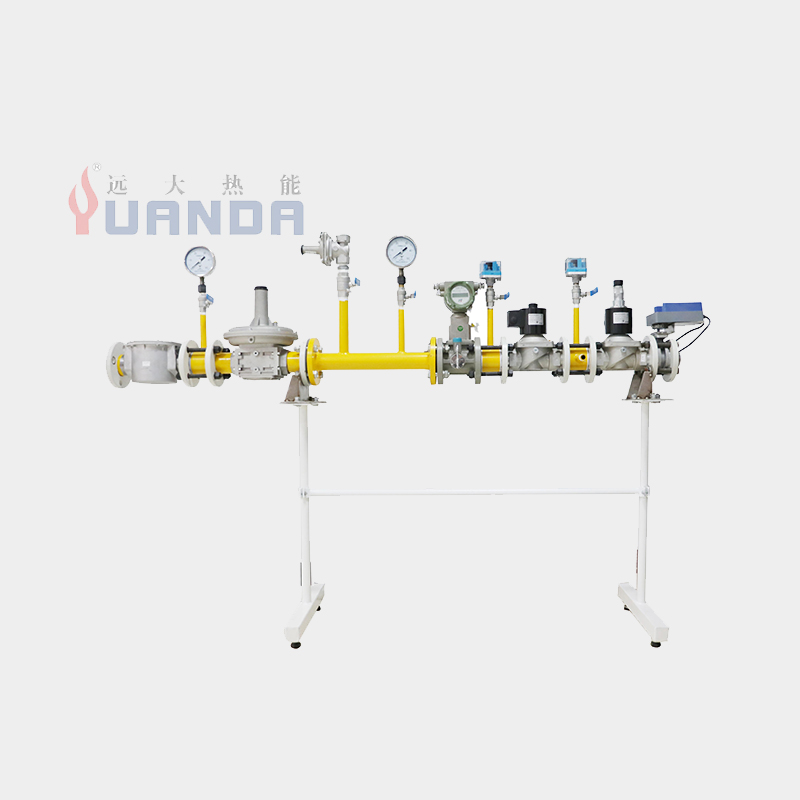

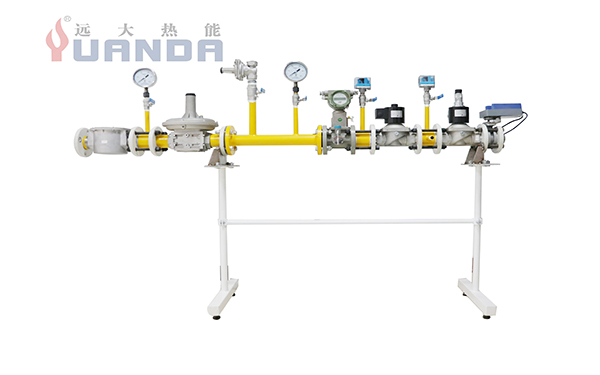

天然气阀门阀组

产品属性

  • 所属分类:电气控制设备系列
  • 产品编号:1567395725
  • 浏览次数:0
  • 发布日期:2019-09-17
  • 产品概述
  • 性能特点
  • 技术参数

远大热能作为天然气燃烧器厂家天然气阀门阀组是燃烧器的组成部分,也是一种液化天然气自动防泄漏阀门及阀门组,其应用于液化天然气管路中,该阀门包括球阀,壳体、阀杆及密封圈,所述壳体内设有进、出液通道,所述阀杆一端穿过壳体上部与球阀上端的凹槽连接,所述阀杆另一端安装有电动机带的齿轮,所述球阀与壳体之间设有阀体,

所述阀体内腔与球阀的外表面贴合,所述阀体下端延伸一阀体驱动轴,所述阀杆另一端穿过壳体下部,其上安装有电动机带动的蜗轮蜗杆机构,所述壳体与阀体之间设有轴承及密封圈,所述球阀与阀体之间设置有主密封圈,所述主密封圈内设有与传感器连接的传感元件,所述壳体表面设有修理窗,所述壳体的进、出液通道两端分别安装有法兰。本发明更换失效的主密封圈方便且提高工作效率。

一种液化天然气自动防泄漏阀门,包括壳体(11)、球阀(12)、阀杆(13)及主密封圈(15),所述壳体(11)内设有相互连通且在同一直线上的进液通道(111)和出液通道(112),所述阀杆(13)一端穿过壳体(11)上部与球阀上端的凹槽(121)连接,其特征在于:所述阀杆(13)的另一端安装有电动机带的齿轮(16),所述球阀(12)与壳体(11)之间设置有阀体(14),所述阀体(14)内腔与球阀(12)的外表面相贴合,

所述阀体(14)下端延伸一阀体驱动轴(1421),所述阀体驱动轴(1421)穿过壳体(11)下部,其上安装有由电动机带动的蜗杆驱动的蜗轮(17),所述壳体(11)与阀体(14)之间设置有轴承(61,62)及第1、2密封圈(51,52),所述阀体(14)与阀杆(13)之间设置有轴承(21)及第3密封圈(31),所述球阀(12)与阀体(13)之间设置主密封圈(15),所述主密封圈(15)内设置有与传感器连接的传感元件,所述壳体(11)表面开设有修理窗(115),所述壳体(11)的进液通道(111)、出液通道(112)左右两侧分别安装有进口法兰(18)和出口法兰(19)。

天然气阀门
